Осцилоскоп за цифрово съхранение с дълбока памет от серията SDS

- Честотна лента: 100MHz-300MHz с двуканален
- Честота на дискретизация: 1GS/s-3.2GS/s
- 10M дължина на записа за всеки канал
- Многофункционален; автоматично мащабиране, преминаване/отпадане и измерване на ток

Изпрати запитване

Чат сега

представяне на продукта

Серия SDS Deep MemoryЦифров осцилоскоп за съхранение

- Честотна лента: 100MHz - 300MHz с двуканален
- Скорост на дискретизация: 1GS/s - 3.2GS/s
- 10M дължина на записа за всеки канал
- Многофункционални: автоматично мащабиране, преминаване / неуспешно и измерване на ток
- LAN дистанционно управление
- Поддържани SCPI и labVIEW

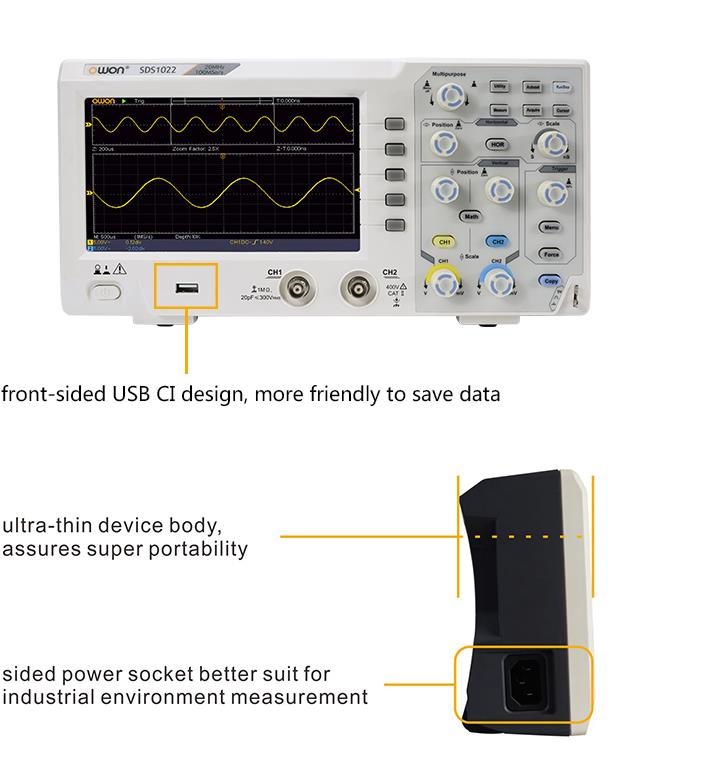

- Интелигентен дизайн с лесна преносимост
- Голям 8 инчов дисплей с резолюция 800 x 600 пиксела
- Предлага се допълнителна батерия

10M Дължина на записа

Серията SDS използва дължина на записа от 10Mpts, детайлите на формата на вълната са лесни за проследяване. Поддържайте максималната честота на дискретизация за по-дълъг период, улавяйте всяка промяна на формата на вълната.

Функция за автоматично мащабиране

Допълнителна батерия с голям обем, поддържа плаващо измерване. Удобен за носене.

Форма на вълната запис/Play

Функцията за запис/възпроизвеждане на форма на вълна от серията SDS поддържа 2-запис на форма на вълна на канал. Освен това може да се записва и формата на вълната Pass/Fail. Капацитет на запис 1000 кадъра. Поддържайте повторение на формата на вълната, за да анализирате детайлите.

SVGA функция

Осцилоскопът SDS осигурява 800 x 600 SVGA порт. По този начин съдържанието на осцилоскопа може да се показва на външен монитор или проектор. Помага при наблюдение на производствената линия, обсъждане на срещи и показване на курсове.

Функция на батерията

Допълнителна батерия с голям обем, поддържа плаващо измерване. Удобен за носене.

Подробности за специфични параметри

Относно OWON

Спецификации

Модел	SDS7102	SDS8102	SDS7202	SDS8202	SDS8302	SDS9302
Честотна лента	100МХц		200MHz		300МХц
Честота на извадка	1GS/s	2ГС%2фс	1ГС%2фс	2GS/s	2,5GS/s	3.2ГС%2фс
Хоризонтална скала (s/div)	2ns/div-100s/div, стъпка с 1~2~5		1ns/div-100s/div, стъпка по 1~2~5
Дисплей	8" цветен LCD, 800 x 600 пиксела
Канал	2 + 1 (външен)
Дължина на записа	10M
Вертикална разделителна способност (A/D)	8 бита (2 канала едновременно)
Вертикална чувствителност	2mV/div~10V/div
Тип тригер	Edge, Pulse, Video, Slope и Alternate
Комуникационен интерфейс	USB хост, USB устройство, Pass / Fail, LAN, VGA (по избор) или RS232 (по избор)
Батерия (по избор)	7.4V, 8000mA
Размери (Ш × В × Д)	340 × 155 × 70 (mm)
Тегло (без опаковка)	1,80 кг
