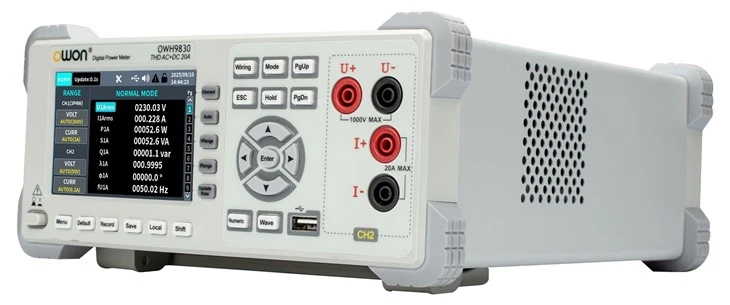

Измервател на мощност от серия OWH9800
CH1 (заден панел): AC вход – Поддържа 3–600V / 0–20A RMS, с точност от ±0,5%
CH2 (преден панел): AC/DC вход – Поддържа 0–1000V / 0–20A, с точност от ±0,5%
+ Поддържа едно-фазни и три-фазни измервания, с 16 общи параметъра, налични за измерване
+ Функция за измерване и анализ на хармоници, способна да анализира до 63-ти хармоници
+ Комбинация от информация за входната и изходната мощност за двата канала, с автоматично изчисляване на ефективността на преобразуване
+ Показване на формата на вълната на тенденцията, осигуряващо визуално представяне на динамичните промени на параметрите за лесно отстраняване на грешки и анализ
+ 3.95" TFT LCD екран с ясен, графичен дисплей на множество параметри, предлагащ интуитивна работа
+ Стандартни RS232 интерфейси за дистанционно наблюдение и регистриране на данни, съвместими с SCPI и Modbus протоколи
Спецификации
Инструментът трябва да работи непрекъснато повече от 30 минути при определената работна температура, за да отговаря на следните спецификации
|
Модел |
OWH9811 |
OWH9830 |
||
|
Дисплей |
3,95-инчов TFT екран |
|||
|
Скорост на актуализиране |
0.1s,0.2s,0.5s,1s,2s,5s |
|||
|
Измерванеелементи |
V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD |
|||
|
Метод на измерване |
CH1 1ph-AC |
CH2 1ph-AC+DC |
CH1 3ph-AC |
CH2 1ph-AC+DC |
|
Диапазон на измерване на напрежението |
3.0V-600Vrms |
0V-1000Vpk*1 |
3.0V-600Vrms |
0V-1000Vpk*1 |
|
Диапазон на напрежението |
CF=3:75V/150V/300V/600V CF=6:37,5/75V/150V/300V |
50V/100V/500V/1000V |
CF=3:75V/150V/300V/600V CF=6:37,5/75V/150V/300V |
50V/100V/500V/1000V |
|
Напрежениеточност |
±(0,4% от показанието + 0.1% от диапазона + 1 цифра) |
|||
|
Напрежениерезолюция |
0.01V/0.1V |
|||
|
Текущдиапазон на измерване |
0~20.0ръка |
0-20Apk*1 |
0~20.0ръка |
0-20Apk*1 |
|
Текущдиапазон |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
|
Текущ точност |
±(0,4% от показанието + 0.1% от диапазона + 1 цифра) |
|||
|
Текущ резолюция |
0.001A |
|||
|
ange Превключване |
Автоматично/Ръчно |
|||
|
Обхват на мощността |
0~12kW |
0~20kW |
0~36kW |
0~20kW |
|
Точност на мощността |
±(0,4% от показанието + 0.1% от диапазона + 1 цифра) |
|||
|
Резолюция на мощността |
0.01W/0.1W/1W |
|||
|
Диапазон на фактора на мощността |
-1.000~1.000 |
|||
|
Точност на фактора на мощността |
±(0,4% от показанието + 0.1% от диапазона + 1 цифра) |
---- |
±(0,4% от показанието + 0.1% от диапазона + 1 цифра) |
---- |
|
Работна честота |
40Hz~70Hz |
DC+40Hz-70Hz |
40Hz~70Hz |
DC+40Hz-70Hz |
|
Точност на честотата |
±(0,1% от показанието + 1 цифра) |
---- |
±(0,1% от показанието + 1 цифра) |
---- |
|
Хармоничен анализ |
2,8 kHz честотна лента, до 63-ти ред |
---- |
2,8 kHz честотна лента, до 63-ти ред |
---- |
|
Интеграционна функция |
Ват-час (Wh), ампер-час (Ah) |
|||
|
Време-за загряване |
>30 мин |
|||
|
Peak Current |
60A |
30A |
60A |
30A |
|
Максимален непрекъснат вход |
Vrms=700V; Ирмс=24А |
Vpk=1100V; Ipk=24A |
Vrms=700V; Ирмс=24А |
Vpk=1100V; Ipk=24A |
|
Iинтерфейс |
RS232 |
|||
|
Комуникационен протокол |
Стандартен SCPI, Modbus протокол |
|||
|
Скорост на предаване (bps) |
4800,9600(по подразбиране),19200,38400,57600,115200, |
|||
|
Задържане на дисплея |
ДА |
|||
|
Без звук |
ДА |
|||
|
Ключ за заключване |
ДА |
|||
|
Захранване |
AC 100V~240V, 50/60Hz |
|||
|
Оперативна среда |
18 градуса ~ 28 градуса, 30% ~ 75% RH (Когато работната температура е извън 18 градуса ~ 28 градуса, добавете темп. коефициент: 0,05% от показанието / градус ) |
|||
|
Sсъхранение Околна среда |
-10 градуса ~ 50 градуса, по-малко или равно на 80% RH (без кондензация) |
|||
|
Работна надморска височина |
По-малко или равно на 2000 метра |
|||
|
Тегло |
1,3 кг |
|||
|
Размери |
295 мм (Ш) × 110 мм (В) × 235 мм (Д) |
|||
