Ръчен спектрален анализатор от серия HSA1000
плюс -160dBm показано средно ниво на шума
плюс фазов шум -82dBc/Hz @1Gz и отместване при 10KHz
плюс пълна точност на амплитудата<1.5dB
плюс 10Hz минимална разделителна способност (RBW)
плюс стандартен GPS приемник
плюс тестов комплект за предварително съответствие с EMI
плюс Комплект генератор за проследяване до 3,6 GHz
плюс 8-инчов IPS сензорен дисплей, по-широк зрителен ъгъл
плюс литиево-йонна батерия, експлоатационен живот до 4-6 часа
Ръчен спектрален анализатор от серия HSA1000
● Честотен диапазон от 9 kHz до 1.6GHz/3.6GHz
● -160 dBm DANL (показано средно ниво на шума)
● Фазов шум < –80 dBc/Hz @1GHz при 10 kHz отместване
● 10Hz минимална разделителна способност (RBW)
● Точност на общата амплитуда<1.5 dB
● Осигурете функция за тест за предварително съответствие с EMI, допълнителен софтуер за тест за EMC
● Възможност за предупреждение за стандартен тест за преминаване/неуспех на място
● Литиево-йонна батерия, експлоатационен живот до 4 - 6 часа, лесна смяна, можете да закупите допълнителни батерии за по-дълго време за тестване.
● Допълнителен 1.6GHz/3.6GHz проследяващ генератор, 3.6GHz генератор на сигнали
● Могат да се записват стандартен GPS приемник, опционална антена, информация за географска ширина/дължина и информация за теста

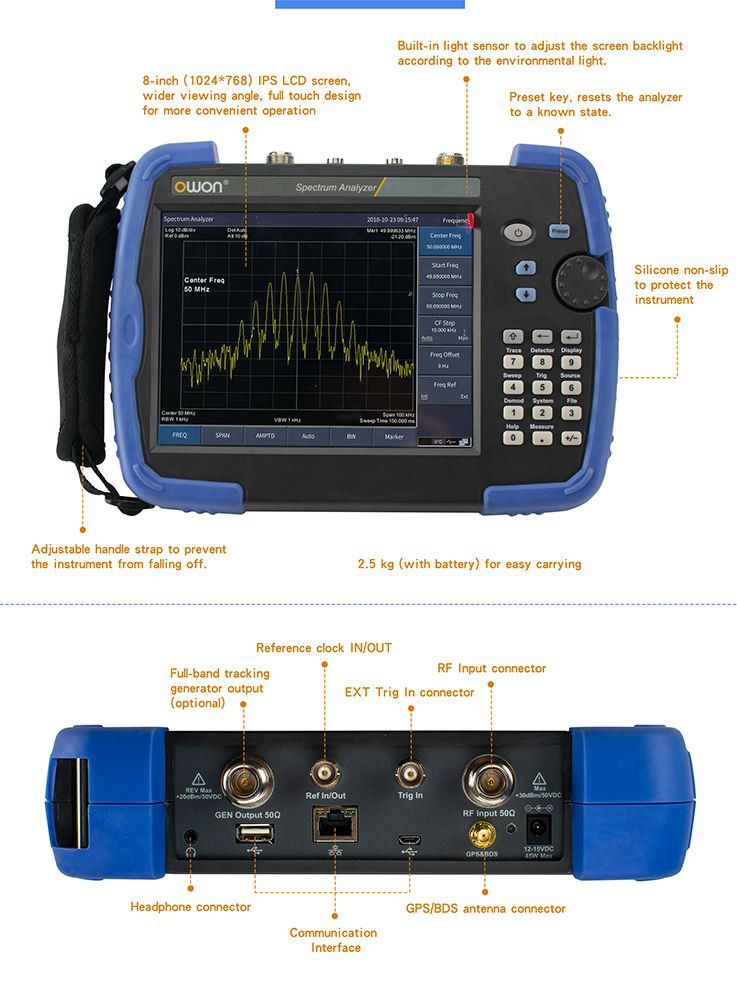

● 8--инчов (1024*768) IPS LCD сензорен екран, по-широк зрителен ъгъл, вграден светлинен сензор за регулиране на фоновото осветление на екрана според околната светлина.
По-удобен и ефективен за полеви тестове
8--инчов IPS LCD, по-широк зрителен ъгъл, вграден светлинен сензор за регулиране на фоновото осветление на екрана според околната светлина, осигурява превъзходна, ярка и ясна следа за използване на закрито и на открито. Няма нужда да работите на сянка.
Отлична функция за управление на мощността
Живот на батерията до 4 - 6 часа, можете да закупите допълнителни батерии за по-дълго време за тестване, лесна смяна на батерията.
Отлична възможност за измерване на малък сигнал
-160 dBm DANL (показвано средно ниво на шума), може да наблюдава по-слаби малки сигнали
По-точни измервания с нисък шум
Фазов шум < –80 dBc/Hz @1GHz при 10 kHz отместване
Функция Pass/Fail
Бързо определете дали резултатите от теста преминават
Предоставя функция за тест за предварително съответствие с EMI
Оборудван с EMI филтър (6dB) и пиков детектор като стандарт, той е по-точен за EMI предварителен тест и диагностика, а пълните тестови и производствени отчети могат да бъдат завършени с помощта на поддържащ софтуер.
Осигурете функция за тестване на EMC (изисква допълнителен софтуер)
Вградени повече от 200 стандартни EMC тестови стандарти и шаблони за разпоредби. Потребителят избира съответния шаблон и софтуерът автоматично настройва спектралния анализатор и записва данните от теста. Данните и разпоредбите могат да се сравняват на един и същи екран. Потребителите могат също така да персонализират разпоредбите за сравнителен анализ.
Осигурете множество режими на разширени функции
Стандартен модулационен анализ на качеството на сигнала, аудио демодулация, измерване на силата на полето, измерване на канала и честотен брояч и т.н. множество общи и разширени тестови функции.
анализ на качеството на модулационния сигнал
аудио демодулация
измерване на канала
честотомер
Сюжетна графика на водопада
Вижте поведението на променящите се параметри на сигнала във времето, проследете поведението на честотата и мощността във времето, особено на прекъсващите сигнали. Потребителят може да използва водопадна диаграма, за да анализира стабилността на сигнала във времето или да идентифицира периодични сигнали за смущения в комуникационните системи.
Осигурете функция за GPS позициониране
Стандартен конектор за GPS антена, опционална GPS антена OWON, информация за географска ширина/дължина и данни от измерванията могат да бъдат запазени като CSV файл.
Спецификации
Модел | HSA1015(TG) | HSA1036(TG) |
Честотен диапазон | 9kHz - 1.5 GHz | 9kHz - 1.5 GHz, 9kHz - 3.6 GHz |
Честотна резолюция | 1Hz | |
Скорост на стареене | <1ppm/Year | |
Фазов шум (fc=1GHz) | <-80 dBc/Hz @10 kHz offset | |
Ширина на лентата на разделителната способност (-3dB) (RBW) | 10 Hz до 500 kHz (1-10 стъпки по последователност), 1 MHz, 3 MHz | |
Видео честотна лента (-3dB)(VBW) | 10Hz до 3MHz | |
| (Входно затихване= 0 dB, детектор на проби, следова средна стойност, по-голяма или равна на 20, 20 градуса до 30 градуса, входен импеданс=50 Ω, RBW се нормализира до 1Hz) | |
1MHz-10MHz | -160dBm (типично) | |
10MHz-1GHz | -160dBm (типично) | |
1GHz-1.5GHz | -158dBm (типично) | |
1GHz-3.6GHz | -158dBm (типично) | |
Детектори | Положителен пик, отрицателен пик, проба, нормално, RMS | |
Функции за проследяване | Ясно записване, Макс. задържане, Мин. задържане, Преглед, Празно, Средно | |
единица ниво | dBm, dBuW, dBpW, dBmV, dBuV, W, V | |
Проследяващ генератор (-TG модел) | 100 kHz-1.5 GHz | 100 kHz-3.6 GHz (проследяващ генератор) |
Диапазон на нивото на изходна мощност | -30 dBm-0 dBm | |
Резолюция на ниво на изходна мощност | 1dB | |
Комуникационен порт | USB ХОСТ, USB УСТРОЙСТВО, LAN, порт за слушалки | |
Дисплей | 8--инчов сензорен LCD | |
Относно Оуон
От 1990 г. Lilliput навлиза в индустрията за електронни продукти, нейната първа продуктова серия е мини цветен LCD.
Притежаван от Lilliput, продуктовата линия OWON SmartTest е създадена, за да „отговаря на вашите нужди“ в областта на оборудването за тестване и измерване.
Чрез усилията на 2 десетилетия Lilliput постепенно се разраства до групова корпорация, обхващаща 3 продуктови линии - мини цветен LCD, оборудване за тестване и измерване и система за управление на домашната енергия.
Продуктът на OWON може да бъде намерен в Азия, Северна Америка, Европа, Южна Америка, Океания и Африка, с глобални партньори, установени в повече от 80 държави/региони.
Lilliput (OWON) не пести усилия да бъде един от най-добрите производители на оригинално оборудване за изпитване и измерване в световната гама.
