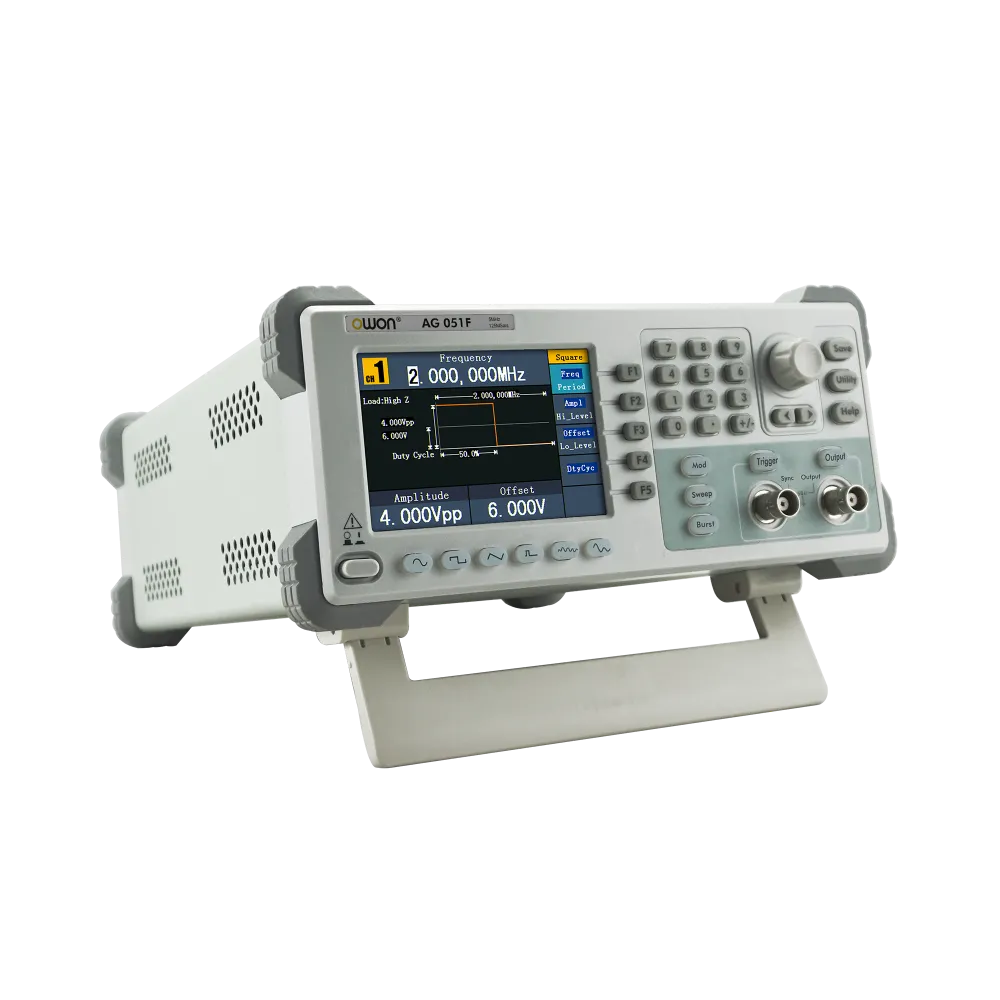

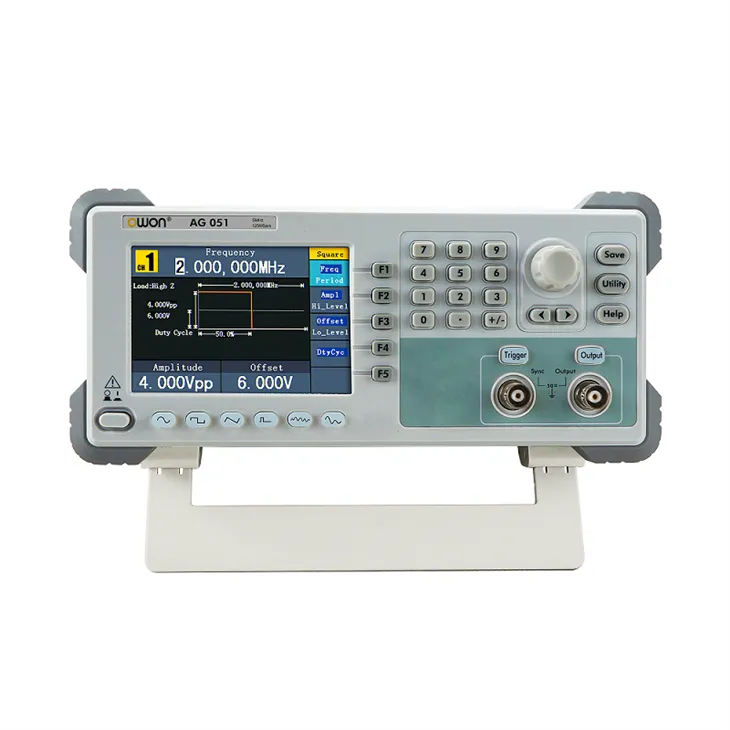

Серия AG-S 1-CH Нискочестотен генератор на вълни с произволна форма
+ До 400MS/s честота на дискретизация и 1μHz честотна разделителна способност
+ Вертикална разделителна способност: 14 бита, до 1M дължина на вълната
+ Изчерпателна вълнова форма: 5 основни вълнови форми,
и 45 вградени произволни вълнови форми
+ Изчерпателни модулационни функции:
AM, FM, PM, FSK, PWM, Sweep и Burst
+ Поддържа се SCPI и LabVIEW
+ 4 инча LCD с висока разделителна способност (480 × 320 пиксела).

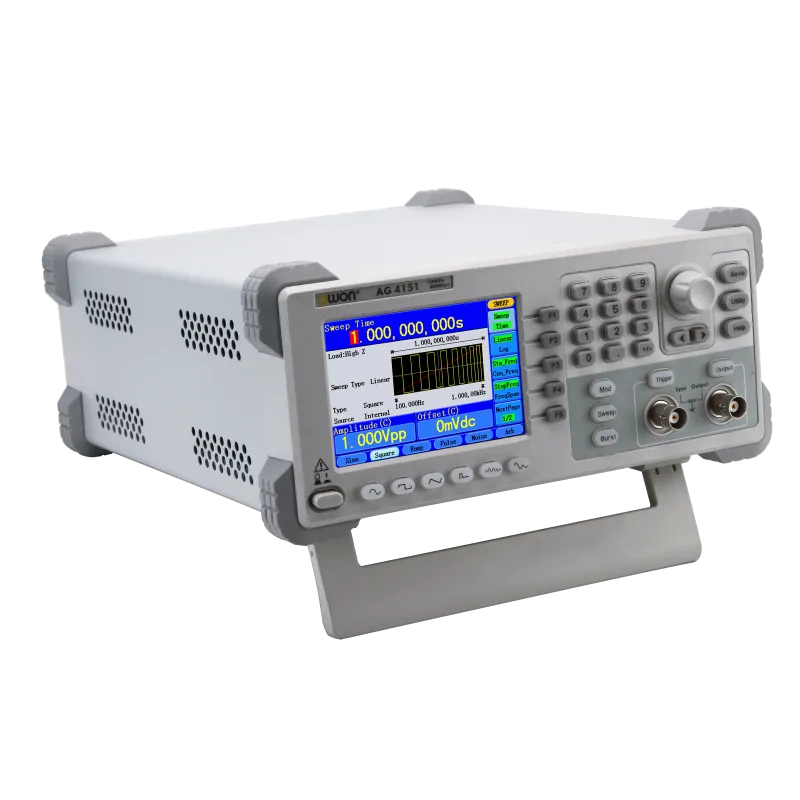

Серия AG-S 1-CH Нискочестотен генератор на вълни с произволна форма
Усъвършенствана DDS технология, максимална изходна честота 60MHz
До 250MS/s честота на дискретизация и 1μHz честотна разделителна способност
Вертикална разделителна способност:
14 бита, до 1M arb дължина на вълната
Изчерпателна изходна форма на вълната:
5 основни вълнови форми и 45 вградени произволни вълнови форми
Изчерпателни модулационни функции:
AM, FM, PM, FSK, Sweep, Burst и др.
Поддържат се SCPI и LabVIEW
4 инча висока резолюция
(480 × 320 пиксела) TFT LCD дисплей
100 mHz - 200MHz
интегриран високоточен честотен брояч
TheСерия AG-S 1-CH Нискочестотен генератор на вълни с произволна формастои като универсален и мощен инструмент за генериране на форма на вълна. Със своето вградено хранилище на45 произволни вълнови форми, потребителите получават достъп до богат асортимент от сигнали за различни приложения. Независимо дали участвате в изследване, разработка или тестване, множеството модулни функции на този генератор осигуряват несравнимо ниво на персонализиране.
Навигацията във възможностите на генератора е интуитивна, благодарение на удобния за потребителя интерфейс, койтоопростява избора на форма на вълната и настройките за модулация. Това гарантира, че потребителите, независимо от тяхното ниво на опит, могат да използват пълния потенциал на серията AG-S за техните специфични нужди за генериране на форма на вълна.
В допълнение към техническата си мощ, серията AG-S е проектирана за надеждност и издръжливост, което я прави надежден инструмент в лабораторни и промишлени условия. Компактният форм фактор добавя към неговата гъвкавост, позволявайки безпроблемна интеграция в съществуващи настройки.
Вградени 45 произволни вълнови форми
Серията AG-S 1-CH нискочестотен генератор на произволни вълни се отличава с вграденобразователна и индустриална библиотекавълнови форми, категоризирани като общи, математически, инженерни, прозорец и други типове. Тази гъвкавост дава възможност на потребителите с лесен достъп до разнообразна гама от сигнали за различни приложения, подобрявайки прецизността и ефективността при манипулирането на формата на вълната.
Множествена модулирана функция
Модулната функция на серията AG-S включваAM, FM, PM, ASK, FSK, PSK и PWM. Този генератор на вълнови форми поддържа както вътрешни, така и външни модулирани източници, отговаряйки на различни нужди при тестване на образователни и комуникационни системи.
Относно OWON
1μHz - 5MHz
| Модел | АГ051 | АГ051Ф | АГ1011 | AG1011F | |
|---|---|---|---|---|---|
| канал | единичен + тригер | ||||
| Честотен изход | 5МХц | 10МХц | |||
| Честота на извадка | 125 MS/s | ||||
| Вертикална разделителна способност | 14 бита | ||||
| Форма на вълната | |||||
| Стандартна вълнова форма | Синус, квадрат, импулс, рампа и шум | ||||
| Произволна форма на вълната | Експоненциално нарастване, Експоненциално падане, Sin(x)/x, Step Wave и други, общо 45 вградени вълнови форми, дефинирана от потребителя произволна форма на вълната |
||||
| Честота (резолюция 1μHz) | |||||
| синус | 1μHz - 5MHz | 1μHz - 10MHz | |||
| Квадрат | 1μHz - 5MHz | ||||
| 1μHz - 5MHz | |||||
| Рампа | 1μHz - 1MHz | ||||
| Шум | 5MHz (-3dB) (типично) | ||||
| Дължина на вълната | 2-8K точки | ||||
| Амплитуда | |||||
| Амплитуда | 1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (висок импеданс) | ||||
| Модулация (по избор) | |||||
| Форма на вълната на модулация | / |
АМ%2ц ФМ%2ц ПМЧ%2ц ФСК%2ц ШВМ%2ц Размахване и спукване |
/ |
АМ%2ц ФМ%2ц ПМЧ%2ц ФСК%2ц ШВМ%2ц Размахване и спукване |
|
| Честота на модулация | / |
2 mHz до 20.00KHz (FSK2mHz - 100KHz) |
/ |
2 mHz до 20.00KHz (FSK 2mHz - 100KHz) |
|
| Вход изход | |||||
| Дисплей | 4 инча (480 × 320 пиксела) LCD | ||||
| Тип |
външна справка вход за часовник |
вход за външна модулация, външен референтен часовник вход
|
външна справка вход за часовник |
вход за външна модулация, външен референтен часовник вход |
|
| Комуникационен интерфейс | USB устройство | ||||
| Механични | |||||
| Размери (Ш×В×Д) | 235 × 110 × 295 (mm) | ||||
| Тегло на устройството | 3.00 кг | ||||
